सानुकूल जलरोधक स्लिंग बॅग उत्पादन मार्गदर्शक

सीलॉक एक सानुकूल वॉटरप्रूफ स्लिंग बॅग निर्माता आणि OEM पुरवठादार आहे. बहुतेक सोर्सिंग मार्गदर्शक व्यावसायिक अटींवर थांबतात; हे फॅक्टरीच्या मजल्यावर जाते. A welded sling bag is not sewn together — it is fused, panel by panel, under a high-frequency electric field, and almost everything that can go wrong with a waterproof bag traces back to what happens at that press. उत्पादन क्रम समजून घेणे खरेदीदाराला काय निर्दिष्ट करायचे आहे, काय विचारायचे आहे आणि सानुकूल डिझाइनमध्ये वास्तववादी मर्यादा काय आहेत हे सांगते.

पायरी 1: साहित्य निवड — प्रत्येक फॅब्रिक वेल्डेड करता येत नाही

उच्च-वारंवारता वेल्डिंग केवळ ध्रुवीय थर्मोप्लास्टिक्सवर कार्य करते - ज्याचे रेणू वैकल्पिक विद्युत क्षेत्रास प्रतिसाद देतात. PVC, TPU, nylon, PET, and EVA all qualify; common polyolefins do not. This is a hard constraint, not a preference: a fabric that isn't weldable has to be sewn, and a sewn sling cannot be genuinely waterproof.

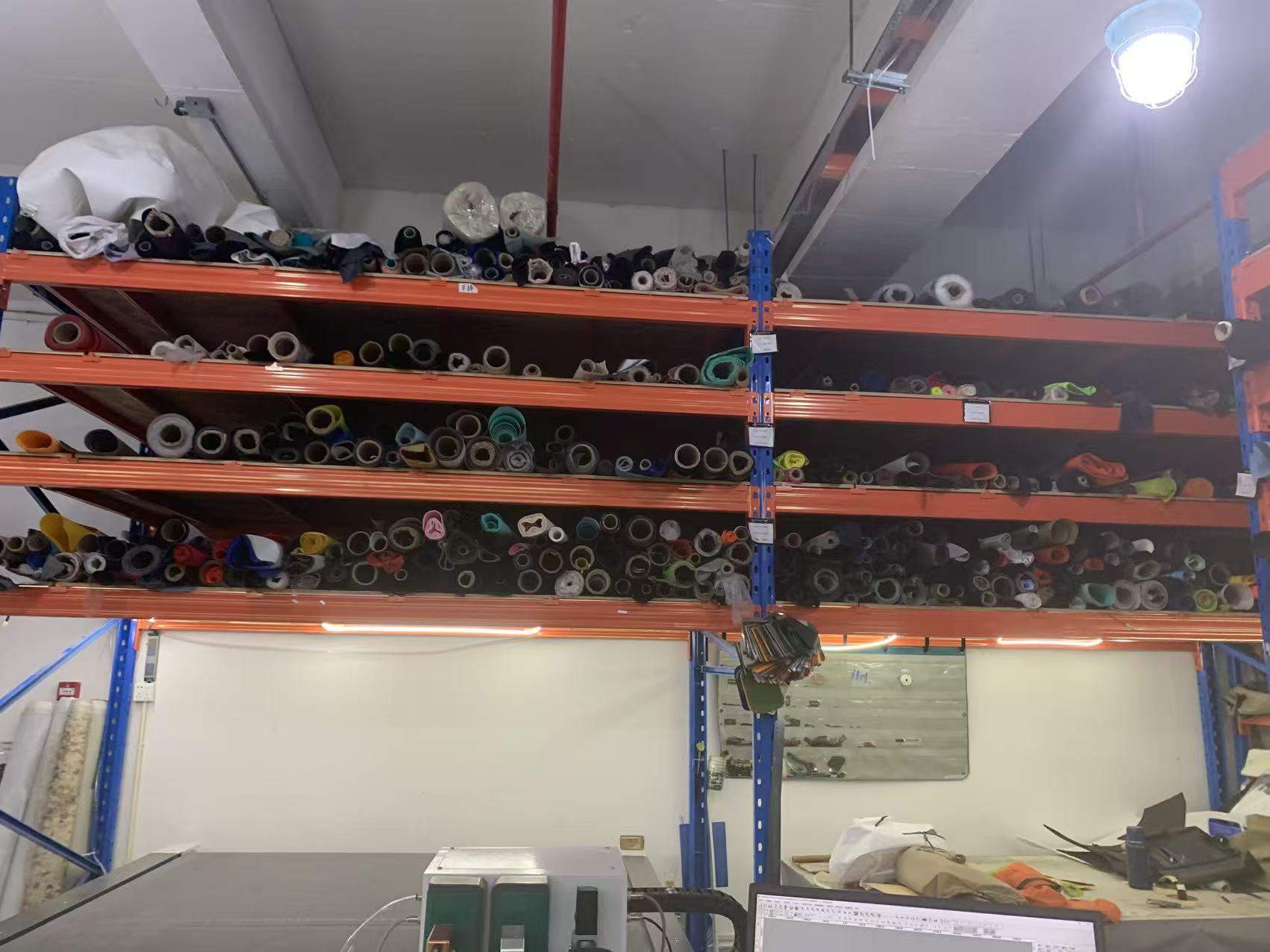

• 500D पीव्हीसी ताडपत्री— कठीण, घर्षण-प्रतिरोधक, किफायतशीर, आणि सातत्याने वेल्डिंगसाठी सर्वात सोपी सामग्रींपैकी एक.
• TPU-लेपित नायलॉन (420D आणि वर)- फिकट, मऊ, थंड स्थितीत अधिक लवचिक आणि ते उच्च बंध शक्तीसह वेल्ड करते.
• कोटिंग जाडी— वेल्डिंग पातळ फिल्म आणि लेपित फॅब्रिक्स सूट; the coating has to be thick enough to fuse but within the range the process handles.

Material choice also affects downstream steps: elastic TPU-coated fabrics don't tear-seal cleanly, so panels are normally die-cut after welding rather than torn from the sheet. संपूर्ण सामग्रीची तुलना आमच्यामध्ये आहेTPU जलरोधक साहित्य मार्गदर्शक.

पायरी 2: बॅग भूमितीपासून 2D वेल्ड पॅटर्नपर्यंत

काहीही कापण्याआधी, त्रिमितीय गोफण अचूक द्वि-आयामी वेल्ड पॅटर्नमध्ये अनुवादित केले जाणे आवश्यक आहे - पॅनेलचा सपाट लेआउट आणि प्रत्येक सीमचा अचूक मार्ग. येथेच एक सानुकूल आकार तयार करता येतो आणि जेथे अनुभवी कारखाना स्वच्छपणे वेल्डेड करता येणार नाही अशा डिझाइनला मागे टाकेल: खूप घट्ट त्रिज्या, अभिसरण शिवण आणि तीक्ष्ण कोपरे हे सर्व लांब, सौम्य धावांपेक्षा सातत्याने फ्यूज करणे कठीण आहे.

पायरी 3: टूलींग — प्रत्येक वेल्डला आकार देणारा डाय

सानुकूल वेल्डेड उत्पादनास सानुकूल-मशीन इलेक्ट्रोडची आवश्यकता असते, किंवा मरतात, जे आरएफ उर्जेला थेट सीम जेथे असतात. काही पुरवठादार हे समोर नमूद करत नाहीत; लवकर जाणून घेणे चांगले आहे:

• टूलिंग स्वतंत्रपणे उद्धृत केले जाते आणि मोठ्या प्रमाणात उत्पादन सुरू होण्यापूर्वी लीड टाइम जोडते.
• सीएडी पुनरावलोकन, टूलींग कोट, नमुना डाय फॅब्रिकेशन, प्रथम-लेख नमुना, नंतर अंतिम पुनरावृत्ती असा क्रम आहे.
• एकदा डाय अस्तित्त्वात आला की तो संपूर्ण रनमध्ये आणि रिपीट ऑर्डरमध्ये पुन्हा वापरला जातो, त्यामुळे किंमत कमी होते — जो स्टॉक मॉडेलचे रिब्रँडिंग करण्यापेक्षा OEM किमान उच्च का बसतो याचा एक भाग आहे.

पायरी 4: कटिंग

पॅनेल्स कडक सहिष्णुता नियंत्रणासह पॅटर्नमध्ये कापले जातात, कारण वेल्डेड सीममध्ये शिवलेल्यापेक्षा खूपच कमी क्षमा असते — काही मिलीमीटर ड्रिफ्ट शोषण्यासाठी शिवण भत्ता नाही. कटिंग ॲक्युरेसी इन-प्रोसेस (IPQC) तपासली जाते, सोबतच धान्याची दिशा आणि मंजूर सामग्रीवर बॅच लेबलिंग केली जाते.

पायरी 5: वेल्ड स्वतः

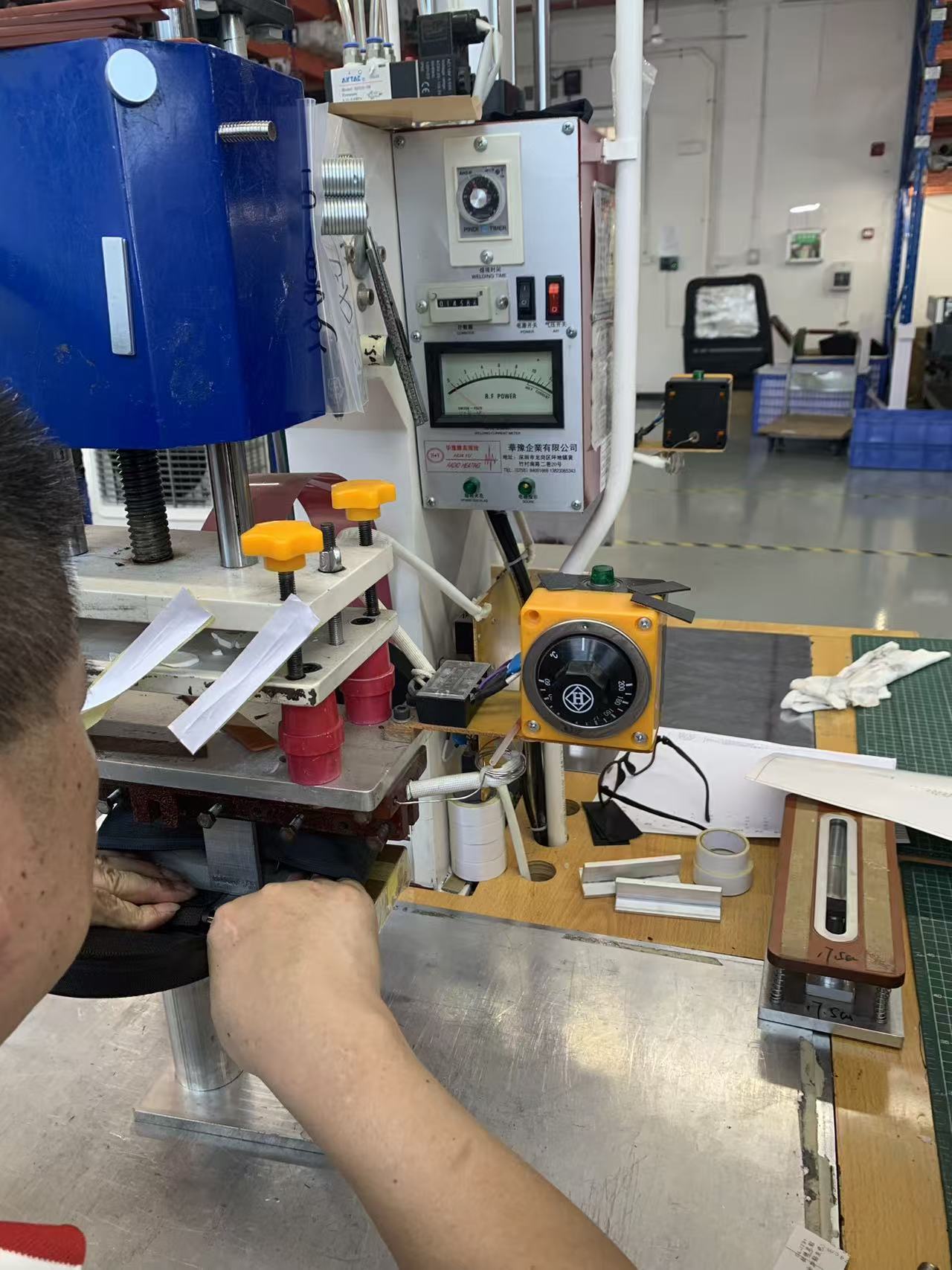

हे प्रक्रियेचे हृदय आहे. 27.12 MHz वर उच्च-फ्रिक्वेंसी वेल्डिंग उष्णता निर्माण करतेआतसामग्री बाहेरून लागू करण्याऐवजी: विद्युत क्षेत्र ध्रुवीय रेणू कंपन करते आणि आण्विक घर्षण आतून वीण पृष्ठभाग वितळते. परिणाम, योग्यरित्या केले, आण्विक स्तरावर एक बंधन आहे जे मूळ सामग्रीपेक्षा मजबूत असू शकते, ज्यामध्ये सुई छिद्र नसतात आणि शिवण टेप नसतात.

मजल्यावर सायकल एका निश्चित क्रमाने चालते:

1. स्थिती— पटल इलेक्ट्रोड्सच्या दरम्यान एकसमान ओव्हरलॅप रुंदीसह पूर्णपणे सपाट ठेवलेले असतात.
2. पकडीत घट्ट करणे- स्टॅकवर भारी वायवीय दाब लागू केला जातो.
3. उर्जा द्या— आरएफ फील्ड एका निश्चित वेळेसाठी लागू केले जाते, विशेषत: काही सेकंद.
4. फ्यूज- अंतर्गत उष्णता दबावाखाली वीण पृष्ठभाग वितळते.
5. दबावाखाली थंड- शिवण घट्ट होत असताना प्रेस बंद राहते. ही पायरी घाई केली जाऊ शकत नाही.
6. सोडा आणि तपासणी करा- भाग पुढे जाण्यापूर्वी शिवण तपासले जाते.

प्रेसमध्ये काय चूक होते

• कोल्ड वेल्ड्स- जर सायकल घाई केली किंवा पॉवर चुकीची असेल तर, दाब लागू केला जातो परंतु स्टॅकच्या मध्यभागी कधीही तापमान पोहोचत नाही. The seam looks fine and peels later. A pre-heat and correct dwell time prevent it.
• दूषित होणे— airborne silicone or release agents on a TPU surface disrupt the bond chemistry and cause failures that are invisible at inspection. स्वच्छ टूलिंग आणि नियंत्रित क्षेत्राची बाब.
• Arcing— गलिच्छ किंवा खराब इन्सुलेटेड टूलिंग डाई आणि मटेरियल दोन्ही चाप आणि नुकसान करू शकते; बफर स्तर आणि स्वच्छ इलेक्ट्रोड यास प्रतिबंध करतात.
• असमान दबाव— इलेक्ट्रोड्स कॅलिब्रेट केले जाणे आवश्यक आहे जेणेकरून उर्जा आणि शक्ती समान रीतीने वितरीत होईल, किंवा सीमच्या खाली फ्यूजचे एक टोक.
• विसंगत पॅरामीटर्स— प्रत्येक उत्पादन चालण्यापूर्वी दस्तऐवजीकरण केलेले SOPs आणि चाचणी वेल्ड्स हे हजारो युनिट्समध्ये परिणाम पुनरावृत्ती करण्यायोग्य बनवतात.

पायरी 6: स्ट्रॅप अँकर — स्लिंग-विशिष्ट पायरी

On a sling, the entire load passes through the strap attachment points, which makes them the defining production step for this category. Two things matter: the anchor has to be strong enough for a single-strap load path, and it must not compromise the waterproof barrier. Welding the anchor patch into the shell keeps the barrier continuous, where a stitched-on strap would puncture it. मग अँकर डोळ्यांनी तपासण्याऐवजी लोड- आणि धक्का-परीक्षण केले जातात - स्लिंग श्रेणीतील पट्ट्या फाडणे ही सर्वात हानिकारक तक्रार आहे आणि ती डिझाइन होण्यापूर्वी उत्पादन समस्या आहे.

पायरी 7: क्लोजर स्थापित करणे

बंद करणे हा इतर उच्च-जोखीम इंटरफेस आहे. An airtight zipper has to be welded to the panel with a void-free bond so the seal runs continuously from fabric to zipper tape; any gap at that junction becomes a leak path under pressure. रोल-टॉप डिझाईनवर, वरचा भाग वेल्डेड आणि मजबूत केला जातो त्यामुळे तो वारंवार फोल्डिंगमध्ये टिकून राहतो, बकल वेबिंग स्ट्रॅप पॉइंट्सप्रमाणेच अँकर केले जाते. The trade-offs between the two systems are compared in our guide toओईएम प्रकल्पांसाठी रोल टॉप वि वॉटरप्रूफ झिपर कॅम्पिंग बॅग.

पायरी 8: असेंब्ली, हार्डवेअर आणि ब्रँडिंग

सीलबंद शरीर पूर्ण झाल्यावर, उर्वरित घटक पुढे जातात: बकल्स, डी-रिंग्ज, लॅश वेबिंग, पॅड केलेला पट्टा, श्वास घेण्यायोग्य बॅक पॅनेल आणि अंतर्गत डिव्हायडर. ब्रँडिंग सिल्क-स्क्रीन, हॉट-प्रेसिंग किंवा वेल्डेड लोगोद्वारे लागू केले जाते — आणि शेल सीलबंद अडथळा असल्यामुळे, कोणत्याही ब्रँडिंग पद्धतीने ते छिद्र करू नये. Packaging follows the buyer's spec: polybag, hangtag, care card, barcode, inner and master carton.

पायरी 9: चाचणी आणि गुणवत्ता गेट्स

शेवटी एकदा तपासण्याऐवजी गुणवत्तेला तीन स्तरांमध्ये प्रवेश दिला जातो:

• IQC— इनकमिंग फॅब्रिक, झिप्पर, बकल्स आणि रंगीत फरक आणि स्थिरता सह, स्वाक्षरी केलेल्या रंगाच्या कार्डाविरूद्ध वेबिंग.
• IPQC— कटिंग टॉलरन्स, वेल्ड इंटिग्रिटी, अँकर असेंब्ली, आणि क्लोजर इन्स्टॉलेशन बॅग बांधल्या जात असताना लाइनवर तपासले जाते.

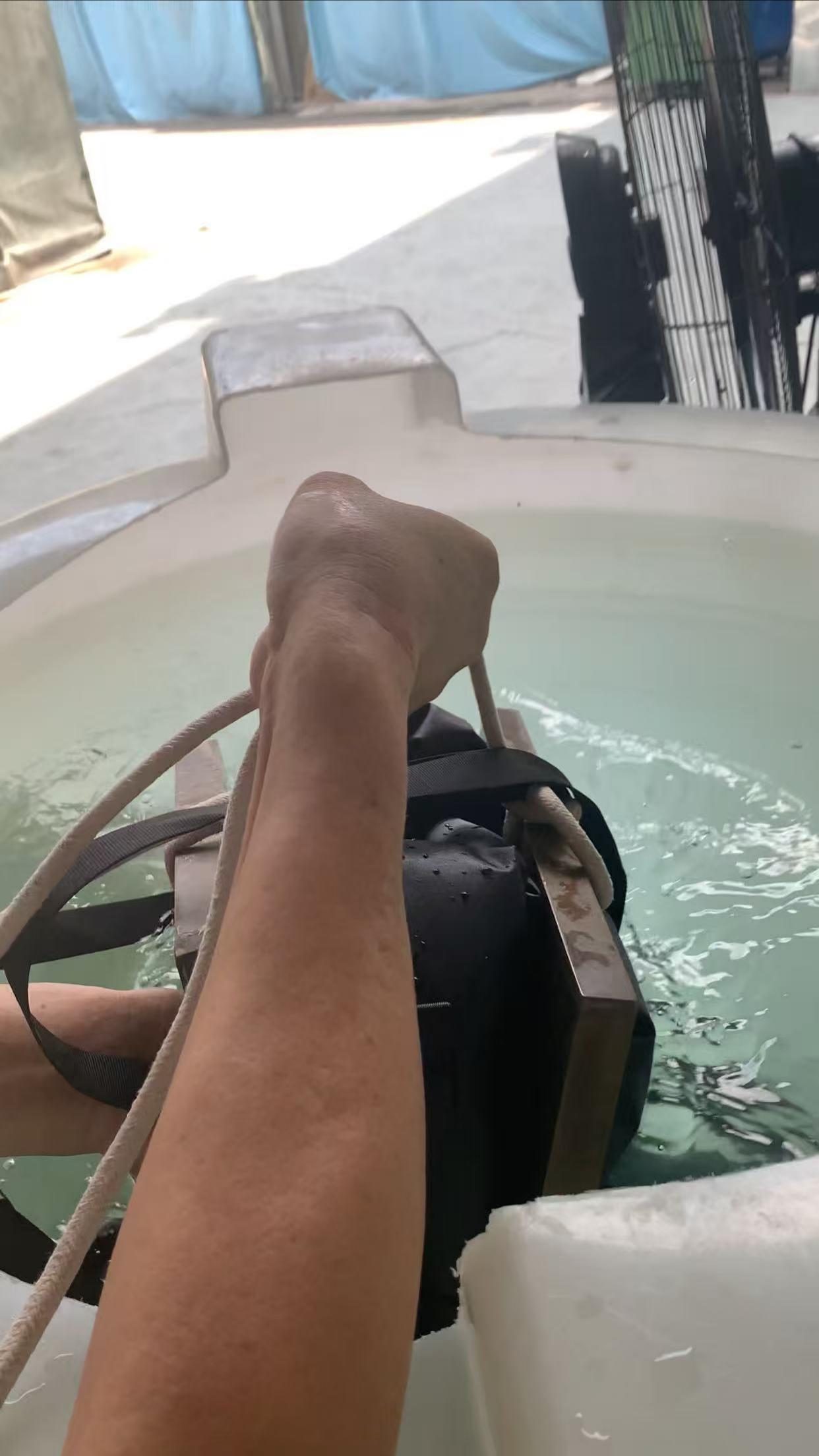

• OQC— 2.5/4.0 वर AQL सॅम्पलिंग, तयार पिशव्यांवर वास्तविक जल-सबमर्सन चाचणी आणि SGS किंवा QIMA तपासणी उपलब्ध असलेल्या स्वाक्षरी केलेल्या सोन्याच्या नमुन्याशी तुलना.

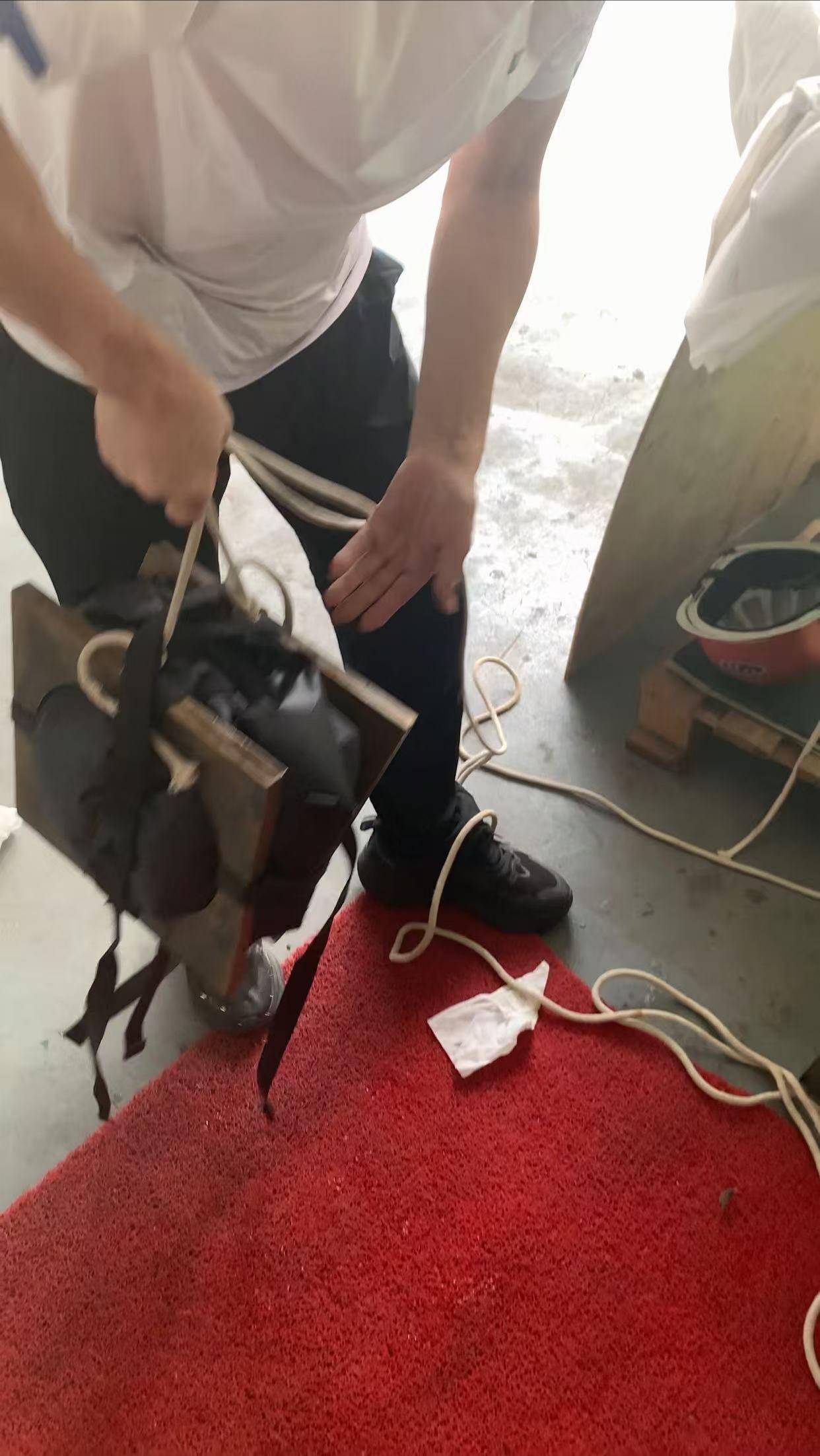

सपोर्टिंग लॅब सूटमध्ये वेल्ड बॉण्ड आणि पील स्ट्रेंथ, 1,500+ सायकल लोड टेस्ट आणि स्ट्रॅप अँकरवर जर्क-लोडिंग, 3,000 वेळा झिपर सायकलिंग, ॲब्रेशन, टेन्साइल, सॉल्ट स्प्रे, कलर फस्टनेस आणि कलर डिफरन्स समाविष्ट आहेत. सीलबंद मुख्य कंपार्टमेंट्स सत्यापित IPX7 पर्यंत रेट केले जातात — तीस मिनिटांसाठी एक मीटर — फॅब्रिक आकृतीवरून अनुमान काढण्याऐवजी तयार बॅगवर सिद्ध केले जाते.

तुमच्या डिझाइनसाठी याचा काय अर्थ होतो थोडक्यात

• वेल्डेबल सामग्री निर्दिष्ट करा- पीव्हीसी किंवा टीपीयू-लेपित फॅब्रिक; नॉन-वेल्डेबल फॅब्रिक स्टिचिंग करण्यास भाग पाडते आणि वॉटरप्रूफ दावा गमावते.
• भूमिती वेल्ड-फ्रेंडली ठेवा— कोमल त्रिज्या आणि स्वच्छ शिवण घट्ट कोपरे आणि अभिसरण शिवणांपेक्षा अधिक सुसंगतपणे वेल्ड चालवतात.
• टूलिंगसाठी बजेट— सानुकूल आकारासाठी एक सानुकूल डाई आवश्यक आहे, त्याच्या स्वतःच्या लीड टाइमसह स्वतंत्रपणे उद्धृत केले आहे.
• पट्टा अँकर तपशीलवार— बांधकाम, रुंदी, पॅडिंग, समायोजन श्रेणी, उलटता. इथेच गोफण अयशस्वी होते.
• अंकांमध्ये रेटिंग सांगा— तयार-उत्पादन सबमर्सन चाचणीसह, आणि पाणी-प्रतिरोधक विरुद्ध कोणते खिसे सीलबंद आहेत ते घोषित करा.
• पुनरावृत्तीसाठी परवानगी द्या- सुमारे दोन प्रति-नमुना फेऱ्यांची अपेक्षा करा; कार्यप्रवाह आणि टाइमलाइन आमच्या मध्ये सेट केल्या आहेतOEM वॉटरप्रूफ स्लिंग बॅग पुरवठादारमार्गदर्शक

उत्पादन आधार

सीलॉकच्या या वेल्डेड पिशव्यावॉटरप्रूफ स्लिंग बॅगline, are equal starting points for a custom project — none is ranked above another; ब्रँड त्यांच्यापैकी कोणत्याही किंवा रिक्त पत्रकापासून सुरू होऊ शकतो:

उत्पादन अटी

FAQ: स्लिंग बॅग उत्पादन

प्रश्न: आम्ही निवडलेले कोणतेही फॅब्रिक तुम्ही वेल्ड का करू शकत नाही?
A: उच्च-फ्रिक्वेंसी वेल्डिंग केवळ ध्रुवीय थर्मोप्लास्टिक्सवर कार्य करते — PVC, TPU, नायलॉन, PET, EVA. नॉन-पोलर फॅब्रिक शेतात फ्यूज होणार नाही आणि ते शिवणे आवश्यक आहे, जे अस्सल जलरोधक हक्क गमावून बसते.

प्रश्न: कोल्ड वेल्ड म्हणजे काय आणि ते कसे टाळले जाते?
A: एक शिवण जेथे दाब लागू केला गेला होता परंतु सामग्रीचे केंद्र कधीही तापमानापर्यंत पोहोचले नाही — ते स्वीकार्य दिसते आणि वापरात आहे. A correct pre-heat, dwell time, and cooling under pressure prevent it, backed by test welds and documented parameters before each run.

प्रश्न: सानुकूल आकारावर टूलिंग चार्ज का आहे?
उ: प्रत्येक वेल्डेड भूमितीला आरएफ उर्जेला सीम मार्गावर निर्देशित करण्यासाठी सानुकूल-मशीन डाय आवश्यक आहे. It's a one-time cost, quoted separately, and it adds lead time before the first sample can be made — then it's reused for repeat orders.

प्रश्न: बॅगमधून पट्टा फाटणे तुम्ही कसे थांबवाल?
A: अँकर पॅचला शेलमध्ये वेल्डेड केले जाते त्यामुळे अडथळा सतत राहतो आणि लोड मार्ग स्टिच करण्याऐवजी इंजिनियर केला जातो, नंतर QC वर लोड आणि जर्क चाचणीसह सत्यापित केला जातो.

प्रश्न: वेल्डेड सीम स्टिच केलेल्यापेक्षा खरोखर मजबूत आहे का?
उ: वॉटरप्रूफिंगसाठी, निर्णायकपणे — सुईची छिद्रे नाहीत आणि आण्विक बंध मूळ सामग्रीपेक्षा मजबूत असू शकतात. स्टिच केलेले शिवण टेपवर अवलंबून असतात जे कालांतराने उचलतात.

प्रश्न: बॅगची रचना किती सहजपणे बनवता येईल यावर परिणाम करते का?
उ: होय. लांब, सौम्य शिवण घट्ट कोपरे आणि अभिसरण सीमपेक्षा अधिक सुसंगतपणे वेल्ड चालवते. आम्ही समोर वेल्डेबिलिटीसाठी डिझाइनचे पुनरावलोकन करतो आणि गुणवत्ता आणि उत्पन्न दोन्ही सुधारणारे समायोजन सुचवतो.

कारखान्याशी बोला

सानुकूल वॉटरप्रूफ स्लिंग बॅग उत्पादनात ठेवण्यासाठी, सीलॉकशी येथे संपर्क साधाinfo@sealock.com.hkor +86-769-82009361. वीस वर्षांपेक्षा जास्त उच्च-फ्रिक्वेंसी वेल्डिंग, नऊ वेल्डिंग लाइन्स, ड्युअल चायना-व्हिएतनाम उत्पादन आणि प्रत्येक डिझाइनवर तयार-उत्पादन सबमर्सन चाचणी.
