27.12 MHz मानक: RF वेल्डिंग वेगळ्या पद्धतीने का गरम होते

आरएफ वेल्डिंग आणि पारंपारिक थर्मल बाँडिंगमधील मुख्य फरक केवळ कार्यक्षमता नाही - ही सामग्रीमधून उष्णता कोणत्या दिशेने जाते.

पारंपारिक पद्धती (गरम पट्ट्या, गरम केलेले प्लॅटन्स, हीट गन) सामग्रीच्या पृष्ठभागावर ऊर्जा लागू करतात आणि आतील भागांना बॉन्डिंग तापमानात आणण्यासाठी वहनावर अवलंबून असतात. पातळ चित्रपटांसाठी हे पुरेसे कार्य करते. प्रीमियम वॉटरप्रूफ गियरमध्ये वापरल्या जाणाऱ्या जाड, दाट TPU लॅमिनेट फॅब्रिक्ससाठी, ते एक व्यावहारिक समस्या निर्माण करते: आतील इंटरफेस फ्यूजन तापमानात आणण्यासाठी प्रथम बाह्य थर जळजळ होण्याचा किंवा विकृत होण्याचा धोका पत्करण्यासाठी पुरेसा वेळ लागतो. "पुरेसे नाही" आणि "खूप जास्त" मधील खिडकी सामग्रीची जाडी वाढल्याने अरुंद होते.

आरएफ वेल्डिंग सामग्री आतून चालविण्याऐवजी आतमधून उष्णता निर्माण करून याला बायपास करते. व्यावसायिक RF वेल्डिंग उपकरणे 27.12 MHz वर चालतात—या वर्गाच्या औद्योगिक उपकरणांसाठी नियुक्त ISM (औद्योगिक, वैज्ञानिक आणि वैद्यकीय) रेडिओ फ्रिक्वेन्सी बँड. या वारंवारतेवर, वैकल्पिक इलेक्ट्रोमॅग्नेटिक फील्डमुळे TPU मधील ध्रुवीय रेणू प्रत्येक दोलनासह पुनर्संरेखित करण्याचा प्रयत्न करतात: प्रति सेकंद अंदाजे 27 दशलक्ष वेळा. यातून निर्माण होणारे आण्विक घर्षण संपूर्ण वेल्ड झोनमध्ये समान रीतीने उष्णता निर्माण करते, ज्या इंटरफेसमध्ये फ्यूजन होणे आवश्यक असते, पृष्ठभाग ते आतील थर्मल वहन यावर अवलंबून न राहता.

एकाच वेळी लागू केलेल्या वायवीय दाबाखाली, जॉइन इंटरफेसवरील सामग्री फ्यूजन तापमानापर्यंत पोहोचते आणि स्तर आण्विक स्तरावर विलीन होतात. एकदा फील्ड काढून टाकल्यानंतर आणि सतत दबावाखाली सामग्री थंड झाल्यावर, दोन पॅनेलमधील मूळ सीमा यापुढे संरचनात्मकपणे अस्तित्वात नाही - वेल्ड झोन सामग्रीचा एकच सतत तुकडा बनला आहे. विध्वंसक पुल चाचणीमध्ये, हा झोन विशेषत: आसपासच्या बेस फॅब्रिकच्या अपयशाच्या बिंदूच्या मागे असतो. तो परिणाम योग्यरित्या अंमलात आणलेल्या RF वेल्डसाठी व्यावहारिक बेंचमार्क आहे.

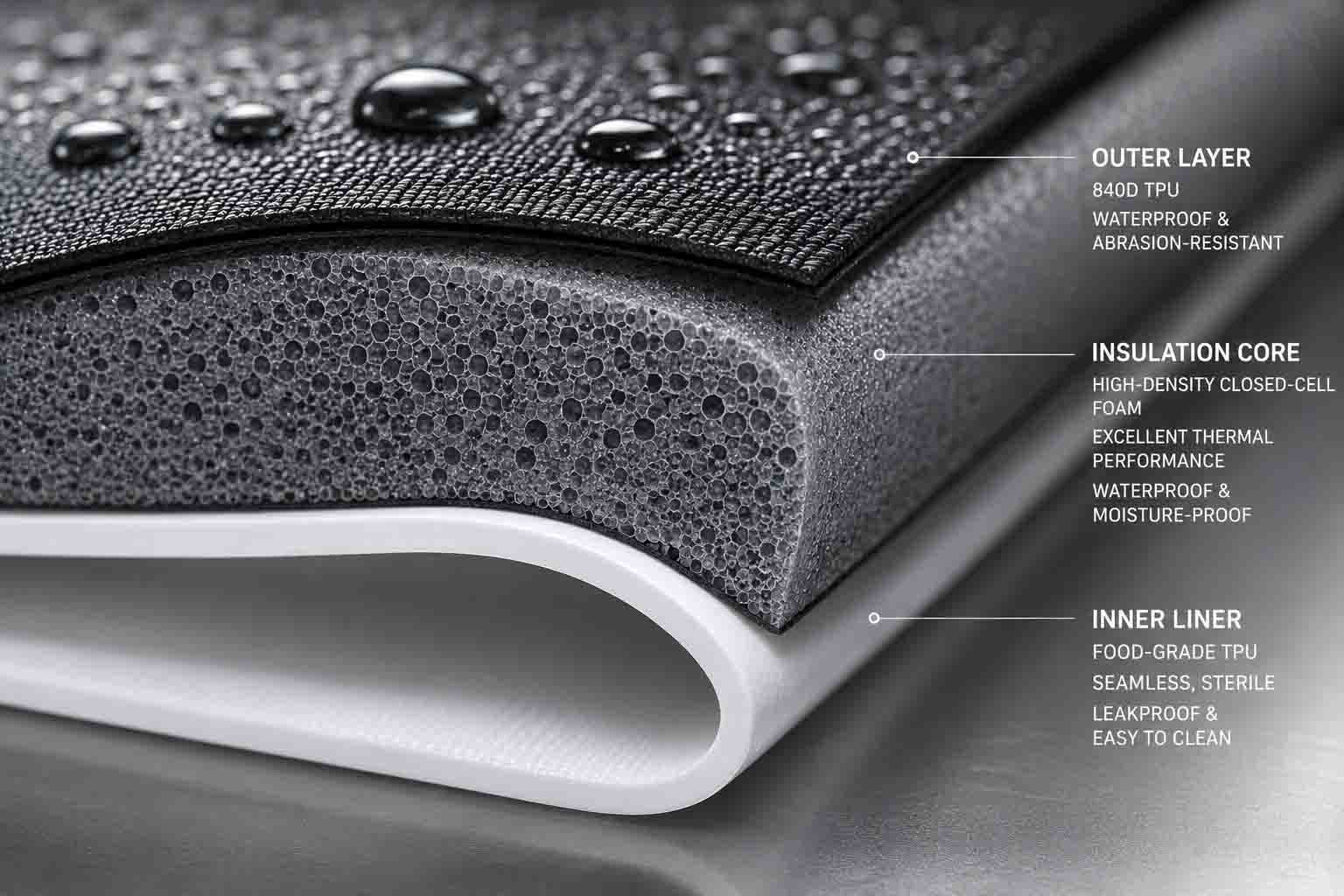

वेल्डिंग 840D हाय-टेनसिटी TPU: एररसाठी एक अरुंद मार्जिन

RF वेल्डिंग सुसंगत थर्मोप्लास्टिक्सच्या श्रेणीमध्ये कार्य करते—PVC, PET, EVA, विविध PU-कोटेड फॅब्रिक्स. हेवी-ड्यूटी आउटडोअर ऍप्लिकेशन्ससाठी ज्यांना सतत घर्षण प्रतिकार आणि लोड अंतर्गत संरचनात्मक एकात्मता आवश्यक असते, 840-डेनियर उच्च-टेनेसिटी TPU हे बेंचमार्क सामग्री आहे. प्रक्रिया कॅलिब्रेशनवर सर्वात जास्त मागणी ठेवणारे हे देखील आहे.

उच्च डेनियर म्हणजे वेल्ड झोनमध्ये अधिक भौतिक वस्तुमान, ज्याला फ्यूजन तापमानात आणण्यासाठी अधिक इलेक्ट्रोमॅग्नेटिक ऊर्जा आवश्यक असते. अडचण अशी आहे की याचा अर्थ फक्त शक्ती चालू करणे असा होत नाही. ऑपरेटिंग विंडो—अपुरी ऊर्जा (अपूर्ण फ्यूजन, गळती-प्रवण वेल्ड) आणि जास्त ऊर्जा (साहित्य जळजळ, तडजोड जलरोधक अडथळा) यामधील श्रेणी—फॅब्रिकचे वजन वाढते तसे अरुंद होते. 420D TPU वर स्वच्छपणे काम करणारी पॉवर सेटिंग एकाच वेळी 840D वर कोल्ड स्पॉट्स तयार करू शकते, तर 840D साठी कॅलिब्रेट केलेली सेटिंग त्याच उत्पादनातील पातळ सामग्री बर्न करू शकते.

हे व्यवस्थापित करण्यासाठी सामग्री-विशिष्ट कॅलिब्रेशन आवश्यक आहे. जेव्हा 840D TPU उत्पादन लाइनमध्ये प्रवेश करते—मग नवीन उत्पादन परिचय असो किंवा त्याच पुरवठादाराकडून सामग्रीची नवीन बॅच असो—RF पॉवर आउटपुट, प्रेस प्रेशर आणि सायकल वेळ त्या विशिष्ट सामग्रीच्या विरूद्ध प्रमाणित करणे आवश्यक आहे: त्याचा नकार, TPU कोटिंगचे वजन आणि सूत्रीकरण. हे पॅरामीटर्स दस्तऐवजीकरण केलेल्या SOP मध्ये आहेत, प्रत्येक उत्पादनाच्या सुरूवातीस सत्यापित केले जातात. सर्व फॅब्रिक वजनांवर एकसमान सेटिंग्ज लागू करणारी सुविधा हे कार्य करत नाही, क्षमता कशी वर्णन केली जाते याची पर्वा न करता.

तीन प्रक्रिया चल जे उत्पादनाची सुसंगतता ठरवतात

प्रोटोटाइप पासिंग प्रेशर चाचणी हे स्थापित करते की योग्य वेल्ड साध्य करण्यायोग्य आहे. सातत्यपूर्ण उत्पादनासाठी व्हेरिएबल्स नियंत्रित करणे आवश्यक आहे जे ते संपूर्ण व्हॉल्यूममध्ये पुनरावृत्ती करण्यायोग्य आहे की नाही हे निर्धारित करतात.

डाय टूलिंग प्रिसिजन

वेल्डिंग डाय-आकाराचा इलेक्ट्रोड जो सामग्रीशी संपर्क साधतो आणि वेल्ड भूमिती परिभाषित करतो— विशिष्ट सीम पॅटर्नसाठी आवश्यक असलेल्या परिमाणांमध्ये पितळ किंवा ॲल्युमिनियमपासून मशिन केले जाते. या टूलिंगमध्ये मितीय अचूकता ही दुय्यम चिंता नाही. असमान डाई पृष्ठभाग वेल्ड झोनमध्ये असमान दाब वितरण निर्माण करते, ज्यामुळे असमान अंतर्गत गरम होते: कोल्ड स्पॉट्स जेथे सामग्री पूर्ण फ्यूजन तापमानापर्यंत पोहोचली नाही आणि गरम ठिकाणे जेथे ते जास्त गरम होते. कोल्ड स्पॉट्स लीक इनिशिएशन पॉइंट्स बनतात. हॉट स्पॉट्स सामग्री पातळ करण्याचे क्षेत्र बनतात जे दीर्घकालीन शिवण अखंडतेशी तडजोड करतात.

उत्पादन व्हॉल्यूमवर डाय वेअरचा समान प्रभाव असतो. उत्पादन मोहिमेच्या प्रारंभी सहिष्णुतेच्या आत असलेले संपर्क पृष्ठभाग हळूहळू सहिष्णुतेतून बाहेर पडतात. जबाबदार RF वेल्डिंग ऑपरेशन्स डाई कंडिशनचा मागोवा घेतात आणि वेल्डच्या गुणवत्तेवर परिणाम होण्यापूर्वी टूलिंग पुनर्स्थित किंवा पुनर्कॅलिब्रेट करतात—QC चाचणीने भारदस्त अपयश दर दर्शविल्यानंतर नाही.

प्रेशर ऍप्लिकेशन: दोन टप्पे, दोन भिन्न कार्ये

RF वेल्डिंगमध्ये वायवीय दाब सक्रिय वेल्ड फेज आणि त्यानंतर येणाऱ्या कूलिंग फेज दरम्यान वेगळे कार्य करते आणि दोन्ही बाबी.

सक्रिय RF टप्प्यात, दाब वेल्ड इंटरफेसवर सामग्रीच्या थरांमधील घनिष्ठ संपर्क सुनिश्चित करते, TPU फ्यूजन तापमानापर्यंत पोहोचते तेव्हा आण्विक एकत्रीकरण सक्षम करते. RF उर्जा काढून टाकल्यानंतर कूलिंग टप्प्यात, दबाव फ्यूज्ड झोनला स्थितीत धरून ठेवतो तर पॉलिमर साखळ्या घट्ट होतात. वेल्ड झोन पुरेशा प्रमाणात थंड होण्यापूर्वी दाब सोडल्याने स्थिर-मऊ सामग्री विकृत होऊ शकते-वेल्ड झोनच्या कडांवर एक कमकुवत बंध आणि आयामी विसंगती निर्माण होते जे वापरात तणाव एकाग्रता बिंदू बनतात.

उच्च-वॉल्यूम RF वेल्डिंगमध्ये अकाली दाब सोडणे ही सर्वात सामान्य प्रक्रिया शॉर्टकट आहे, जिथे सायकल टाइम प्रेशर पुढील भागाकडे त्वरीत जाण्यासाठी ऑपरेशनल प्रोत्साहन देते. परिणामी वेल्ड्स अनेकदा व्हिज्युअल तपासणी आणि प्रारंभिक कमी-दाब चाचणी उत्तीर्ण करतात, नंतर सतत लोड आणि फील्डमध्ये वारंवार फ्लेक्स सायकलिंग अंतर्गत वाढलेले अपयश दर दर्शवतात.

सायकल वेळ

संपूर्ण RF वेल्डिंग सायकल तीन टप्प्यांत चालते: प्री-प्रेस (RF सक्रिय होण्यापूर्वी लागू केलेला दबाव, मटेरियल डायमध्ये योग्यरित्या बसू देतो), सक्रिय वेल्ड (RF एनर्जी चालू, आण्विक हीटिंग आणि फ्यूजन होणे), आणि दबावाखाली थंड होणे (RF बंद, वेल्ड झोन सॉलिड करणे). प्रत्येक टप्प्यात सामग्रीची जाडी, कोटिंगचे वजन आणि वापरात असलेल्या डाई भूमितीसाठी विशिष्ट कालावधी असतो.

या वेळा सामग्री दरम्यान हस्तांतरित होत नाहीत. विशिष्ट TPU विनिर्देशनासाठी विकसित केलेले चक्र वजनदार फॅब्रिकला कमी वेल्ड करेल आणि त्याच उत्पादनात इतरत्र वापरल्या जाणाऱ्या हलक्या सामग्रीपेक्षा जास्त वेल्डिंगचा धोका असेल. जेव्हा मटेरियल स्पेसिफिकेशन्स प्रोडक्शन रनमध्ये बदलतात-वेगवेगळे डिनियर, भिन्न कोटिंग वेट्स, भिन्न पुरवठादार बॅचेस-सायकल पॅरामीटर्सना पुन: प्रमाणीकरण आवश्यक असते, सातत्य गृहीत धरत नाही.

1.0 बार हायड्रोस्टॅटिक प्रेशर टेस्टिंग: ते प्रत्यक्षात काय पुष्टी करते

व्हिज्युअल सीम तपासणी पृष्ठभाग-स्तरीय दोष ओळखते: दृश्यमान बर्न मार्क्स, वेल्ड कव्हरेजमधील स्पष्ट अंतर, एकूण आयामी विकृती. हे अंडर-फ्युज्ड इंटीरियर झोन, वेल्ड इंटरफेसवरील मायक्रो-व्हॉइड्स किंवा सभोवतालच्या परिस्थितीत धारण केलेले परंतु लोड अंतर्गत उघडलेले कोल्ड स्पॉट्स ओळखत नाही. कोणत्याही दाब-रेटिंगच्या दाव्यासह जलरोधक उत्पादनांसाठी, दृश्य तपासणी ही एक मजला आहे, कमाल मर्यादा नाही.

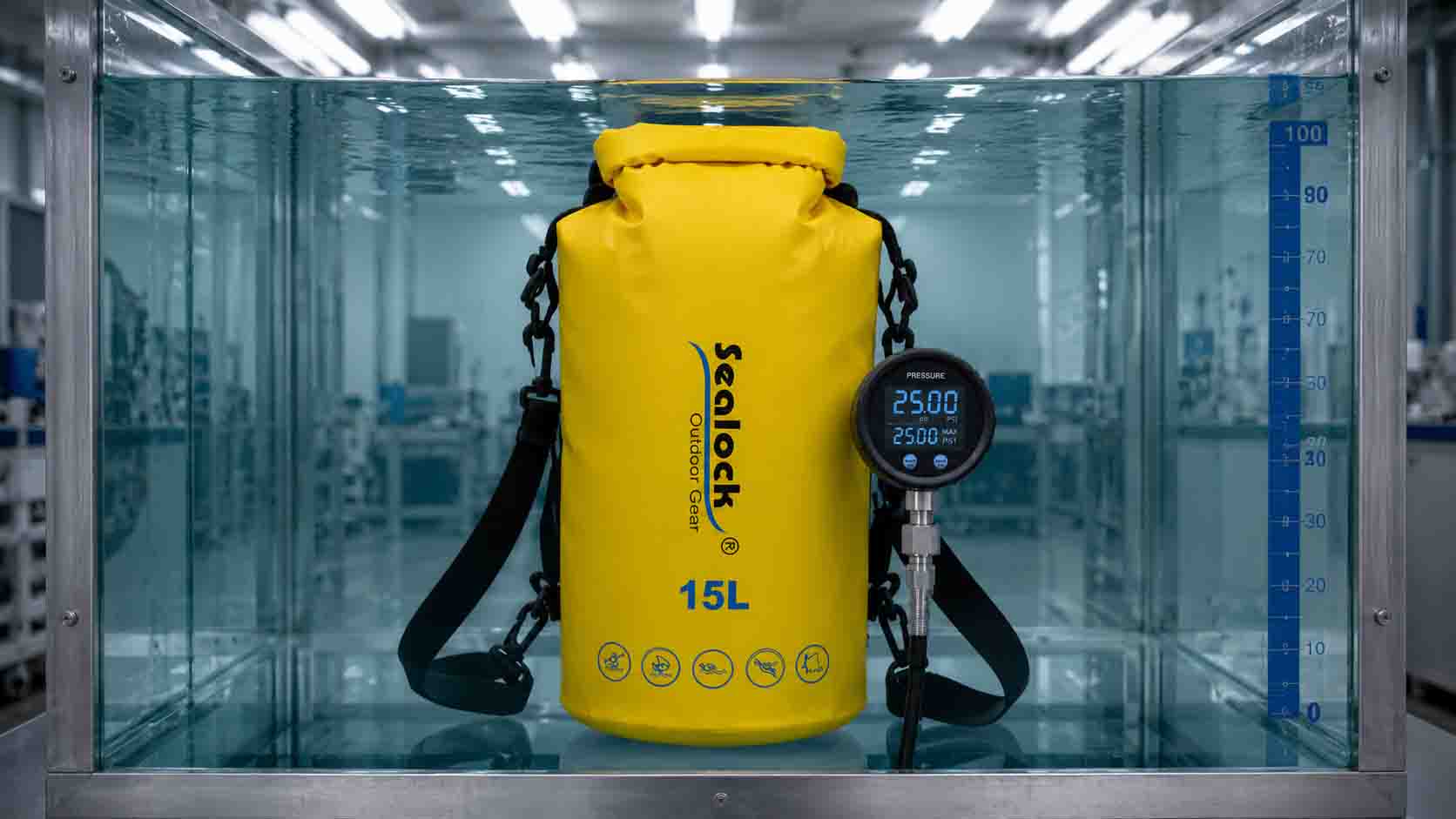

1.0 बार हायड्रोस्टॅटिक प्रेशर चाचणी गंभीर RF वेल्डेड बाह्य उत्पादनांसाठी प्रमाणीकरण मानक आहे. एक पट्टी 10-मीटर पाण्याच्या स्तंभाच्या हायड्रोस्टॅटिक दाबाशी संबंधित आहे—सबमर्सन परिस्थितीच्या पलीकडे बहुतेक बाह्य उत्पादने फील्ड वापरात येतात, जे नेमके हेच एक अर्थपूर्ण उत्पादन पात्रता चाचणी बनवते.

प्रक्रिया: पूर्ण झालेली उत्पादने 1.0 बार अंतर्गत दाबाने फुगविली जातात आणि एकतर पाण्यात बुडविली जातात किंवा निर्धारित कालावधीसाठी दाबाखाली ठेवली जातात. पासची स्थिती म्हणजे कोणत्याही शिवण, वेल्ड झोन किंवा क्लोजर पॉइंटमधून शून्य सूक्ष्म-बबल उत्सर्जन. एकच बुडबुडा गळतीचा मार्ग दर्शवितो जो कितीही प्रमाणात वापरला तरी शेतात पाणी प्रवेश करेल. या चाचणी स्तरावर कोणतेही स्वीकार्य आंशिक पास नाही.

चाचणीच्या क्षणी विशिष्ट युनिटमध्ये दबाव आहे की नाही याच्या पलीकडे चाचणी पुष्टी करते. 1.0 बार पास करणाऱ्या उत्पादनाने प्रत्येक वेल्ड झोनमध्ये संपूर्ण आण्विक संलयन, संपूर्ण शिवण भूमितीमध्ये योग्य डाय कॉन्टॅक्ट आणि दाब सोडण्यापूर्वी पुरेशा थंडपणाची पुष्टी केली आहे. प्रॉडक्शन रनमध्ये सातत्यपूर्ण पास दर हा प्रक्रिया नियंत्रणाचा पुरावा आहे - सकारात्मक ट्रेंडसाठी घडलेल्या वैयक्तिक युनिट फरक नाही.

चाचणीची वारंवारता चाचणीच्या तीव्रतेइतकीच परिणामकारक आहे. क्रिटिकल सीम उत्पादनांवरील प्रति-युनिट चाचणी संपूर्ण उत्पादन कव्हरेज प्रदान करते आणि ते शिप करण्यापूर्वी वैयक्तिक अपयश पकडते. बॅच सॅम्पलिंग कमी खर्चात सांख्यिकीय आत्मविश्वास प्रदान करते परंतु वैयक्तिक अपयशास अनुमती देते. योग्य प्रोटोकॉल सिंगल युनिट फील्ड फेल्युअरच्या डाउनस्ट्रीम किमतीवर अवलंबून असतो—ज्या उत्पादनांसाठी एक लीक वॉरंटी क्लेम आणि संभाव्य ब्रँड एक्सपोजर व्युत्पन्न करते, प्रति-युनिट चाचणी ही तर्कसंगत स्थिती आहे.
