वेल्ड खरोखर वेल्ड आहे की नाही हे ठरवणारी संख्या

सीलॉक लॅबमधील मालिकेतील चौथा: तन्य आणि पील परीक्षक — आणि वास्तविक आकड्यांसह एक वास्तविक अहवाल, जूनमधील मंगळवारी सकाळपासून

डोंगगुआन, चीन — [महिना दिवस], २०२६— ही कंपनी जे काही बनवते ते सर्व एका दाव्यावर अवलंबून आहे: उच्च-फ्रिक्वेंसी वेल्डिंगद्वारे एकत्रित केलेले कोटेड फॅब्रिकचे दोन तुकडे, उत्पादनाच्या जीवनासाठी सामग्रीचा एक भाग म्हणून वागतील. प्रत्येक कोरडी पिशवी, प्रत्येक कूलर, प्रत्येक फुगवता येणारा बोय असा दावा आहे की शिवण भोवती काही शंभर वेळा पुनरावृत्ती होते.

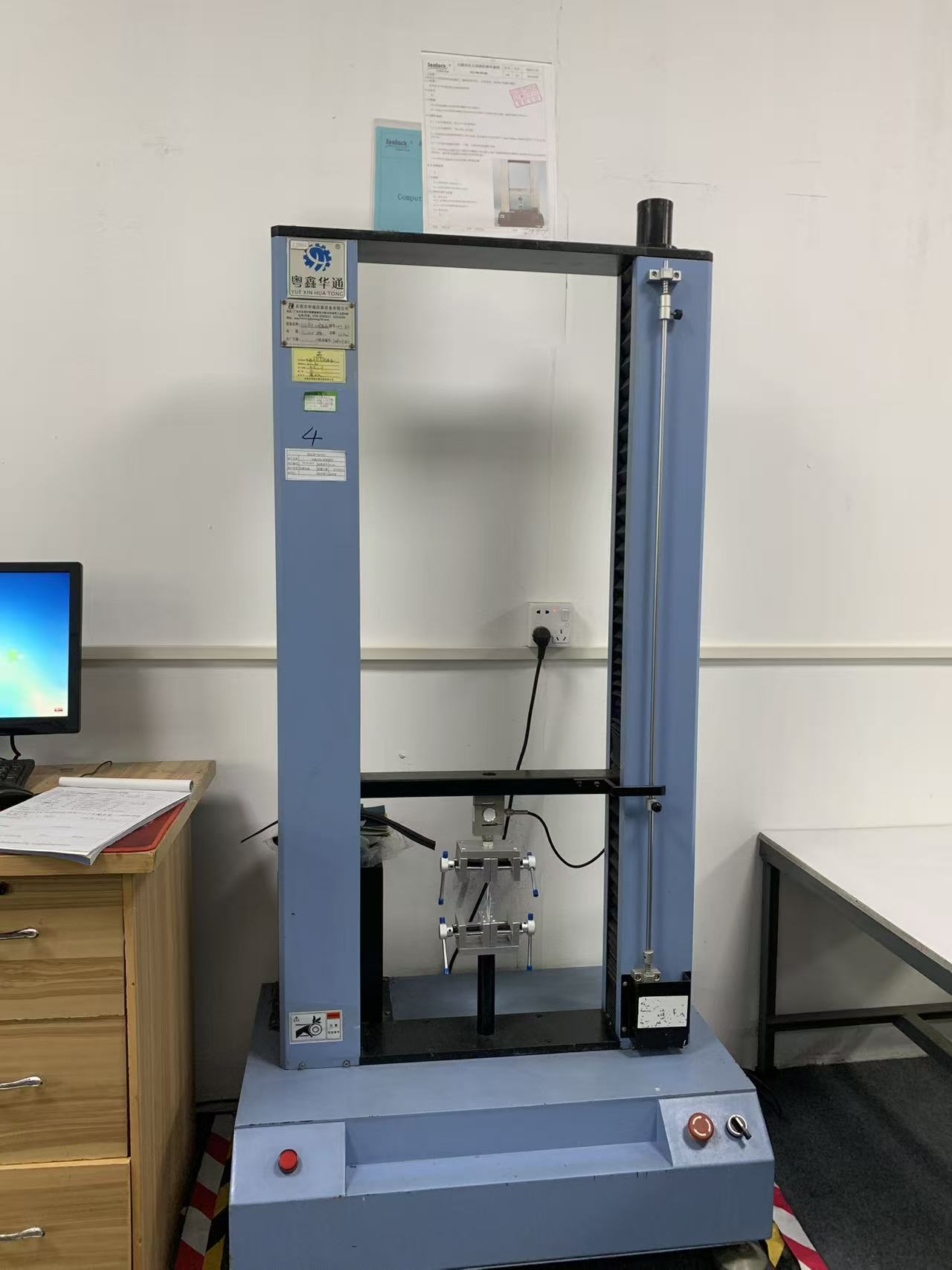

हा एक दावा आहे जो तुम्ही पाहून सत्यापित करू शकत नाही. परफेक्ट वेल्ड आणि मार्जिनल वेल्ड बाहेरून सारखेच दिसतात — फरक फक्त महिन्यांनंतर दिसून येतो, जेव्हा किरकोळ वेल्ड ग्राहकाच्या हातात सोलायला लागतो. म्हणूनच या लेखातील मशीन अस्तित्वात का आहे, आणि का, आमच्या प्रयोगशाळेतील प्रत्येक गोष्टीमध्ये, आमची मुख्य प्रक्रिया कार्यरत आहे की नाही हे सर्वात थेट मोजते.

ते वेल्डला वेगळे खेचते आणि तुम्हाला सांगते की त्यासाठी किती कठीण प्रयत्न करावे लागले.

सोलण्याची ताकद प्रत्यक्षात काय मोजते

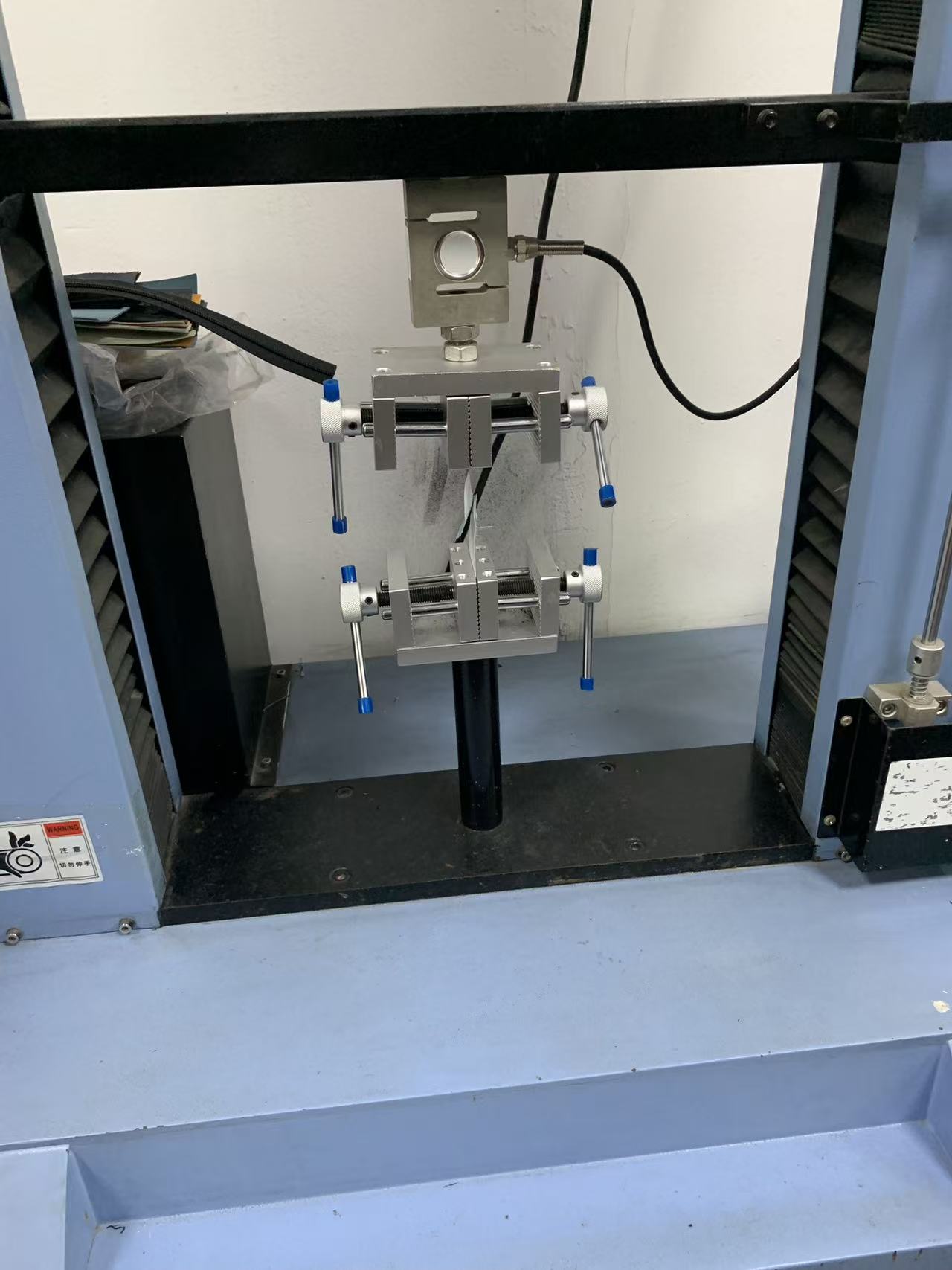

वेल्डेड किंवा लॅमिनेटेड नमुना घ्या, दोन थरांना विरुद्ध जबड्यात पकडा आणि नियंत्रित वेगाने त्यांना दूर करा. लोड सेल पृथक्करणाच्या संपूर्ण लांबीसाठी, सतत, आवश्यक बल रेकॉर्ड करतो. ते बल — किलोग्रॅम-फोर्स किंवा न्यूटन प्रति मिलिमीटर रुंदीमध्ये — ही पील स्ट्रेंथ आहे आणि ती बाँडच्या गुणवत्तेबद्दल उपलब्ध असलेली सर्वात प्रामाणिक संख्या आहे.

हे आमच्यासाठी दोन वेगळ्या ठिकाणी महत्त्वाचे आहे. पहिले वेल्ड स्वतः आहे: उच्च-फ्रिक्वेंसी वेल्डने दोन पॅनेल किती जोरदारपणे एकत्र केले आहेत. थोडीशी थंड झालेली वेल्ड छान दिसते आणि लवकर सोलते; ही चाचणी म्हणजे उत्पादन होण्याआधी ते पकडते. दुसरे म्हणजे मटेरियलचे स्वतःचे बांधकाम: कोटेड आणि लॅमिनेटेड फॅब्रिक्स हे स्वतः बॉन्ड असेंब्ली असतात — एक कोटिंग किंवा फिल्म बेस क्लॉथला चिकटलेली असते — आणि जर ते लॅमिनेशन कमी झाले, तर आम्ही कितीही वेल्डेड केले तरीही फॅब्रिक आतून अपयशी ठरते. दोघांचीही येथे परीक्षा होते आणि दोघांनाही उत्तीर्ण व्हावे लागते.

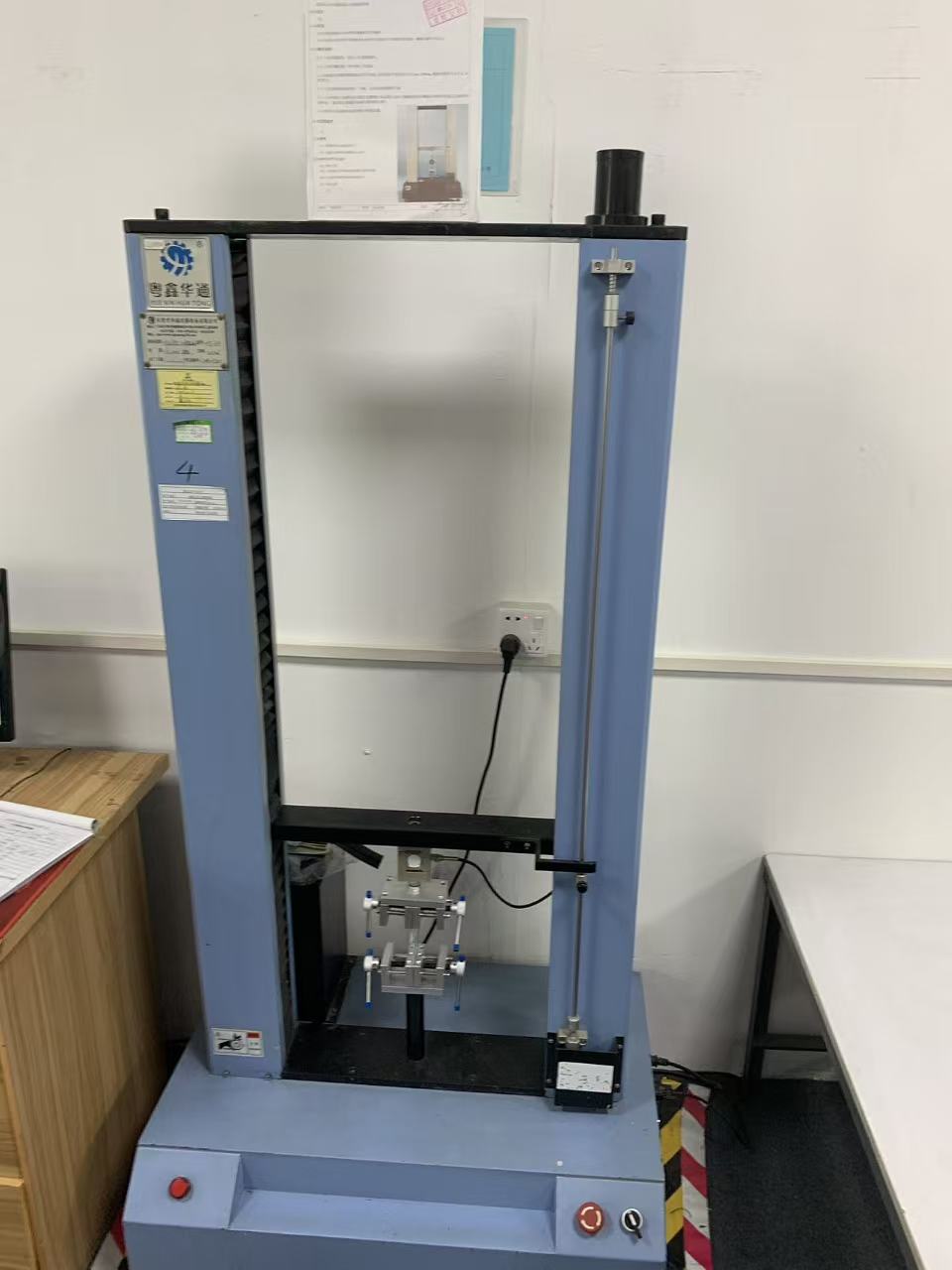

तेच मशीन तन्य आणि अश्रू चाचणी देखील हाताळते, म्हणूनच त्यातील फिक्स्चर त्यांच्यामध्ये काय क्लॅम्प केलेले आहे यावर अवलंबून बदलतात. पण हा कारखाना उदरनिर्वाहासाठी काय करतो यावर सोल ही चाचणी आहे.

एक वास्तविक अहवाल, मंगळवारी सकाळी 10:09 पासून

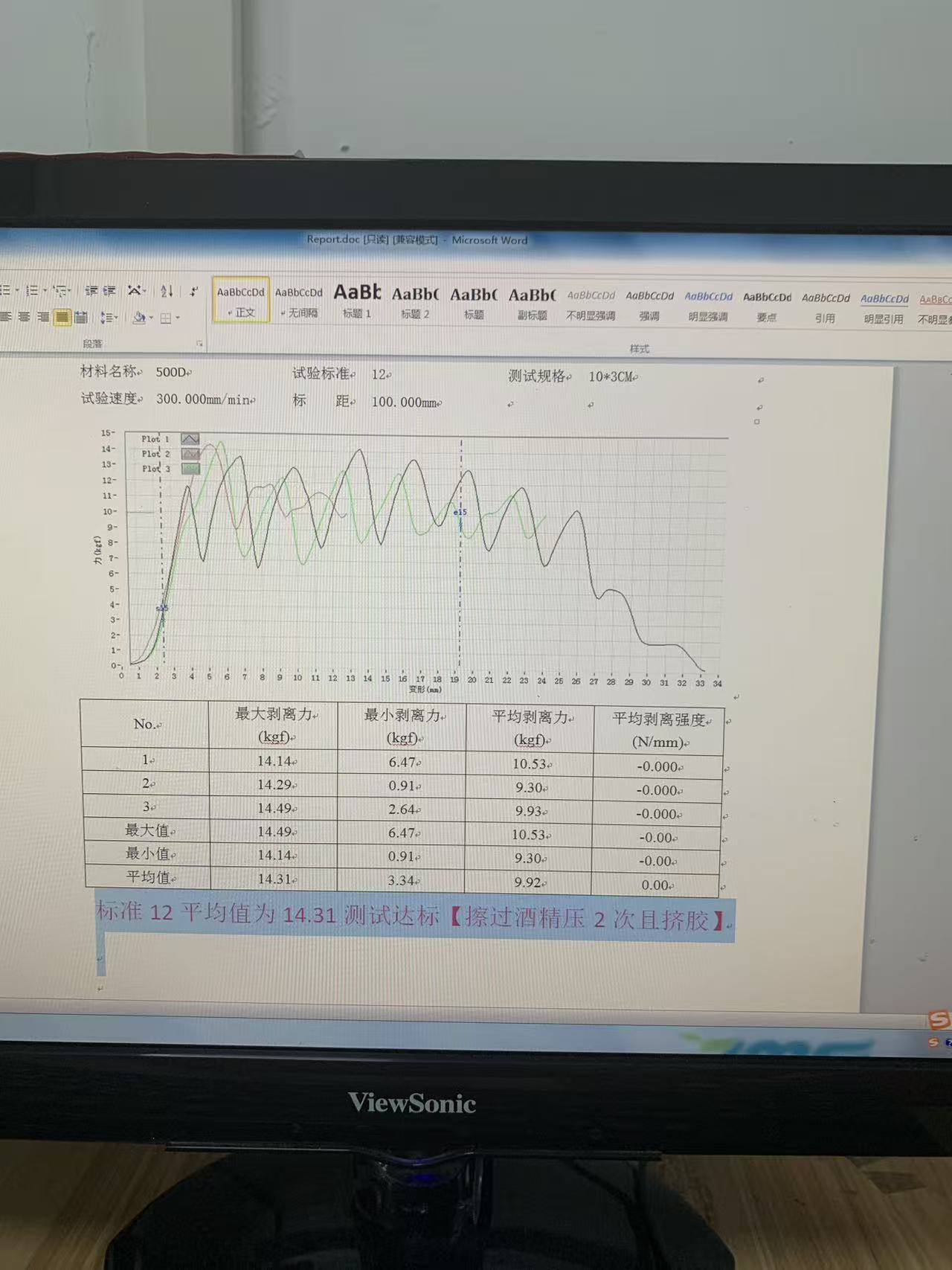

याचे अमूर्त वर्णन करण्याऐवजी, येथे आमच्या प्रयोगशाळेकडून 10 जून 2026 रोजी सकाळी 10:09 वाजता, एका ग्राहक कार्यक्रमासाठी 500D सामग्रीवर एक वास्तविक रन आहे.

चाचणी पॅरामीटर्स: नमुना आकार 10 × 3 सेमी, गेज लांबी 100 मिमी, चाचणी गती 300 मिमी/मिनिट. तीन नमुने चालवले गेले - एक नाही, कारण एकच पील परिणाम निरर्थक आहे.

परिणाम, किलोग्रॅम-फोर्समध्ये:

• नमुना १:कमाल 14.14, किमान 6.47, सरासरी 10.53
• नमुना २:कमाल 14.29, किमान 0.91, सरासरी 9.30
• नमुना ३:कमाल १४.४९, किमान २.६४, सरासरी ९.९३
• तीन ओलांडून:सर्वोच्च कमाल 14.49, कमाल 14.31 ची सरासरी, सरासरी 9.92

आणि नंतर ऑपरेटरद्वारे अहवालाच्या तळाशी लिहिलेली महत्त्वाची ओळ:मानक मूल्य 12 च्या तुलनेत, सरासरी 14.31 आहे — चाचणी उत्तीर्ण.

त्या "मानक 12" चा शोध जागेवरच लावलेला नाही. हे या मालिकेतील शेवटच्या लेखाच्या शेवटी आम्ही नमूद केलेल्या अंतर्गत, पुनरावृत्ती-नियंत्रित स्वीकृती मानकांमधून येते: आम्ही नियमितपणे वापरत असलेल्या प्रत्येक सामग्रीसाठी किमान स्वीकार्य पील मूल्य सूचीबद्ध करणारी सारणी — 1680D TPU, 840D दुहेरी बाजू असलेला TPU, 600D एकल- आणि दुहेरी बाजू असलेला TPU, PVC आणि प्रत्येक स्वतःच्या लॅमिनेट नंबरसह. चाचणी परिणाम देते; तो परिणाम चांगला आहे की नाही हे मानक ठरवते. दोन्ही असणे, नंतर ऐवजी चाचणीपूर्वी लिहून ठेवणे, हा संपूर्ण मुद्दा आहे.

वक्र दातेरी का आहे, आणि तो मनोरंजक भाग का आहे

त्या अहवालावरील बल वक्र पहा आणि तुम्हाला गुळगुळीत रेषा दिसणार नाही. तुम्हाला एक सॉटूथ दिसेल — शक्ती 14 च्या आसपास चढते, 7 वर जाते, पुन्हा चढते, नमुन्याची लांबी ओलांडते, शेवटी शेवटी शेपूट टाकण्यापूर्वी.

तो आकार आवाज नाही आणि तो यंत्राचा दोष नाही. सोलणे प्रत्यक्षात कसे दिसते ते आहे. बाँड समान रिलीझ होत नाही; हे लहान प्रगतीशील अपयशांच्या मालिकेत रिलीज होते, प्रत्येकाला सुरुवात करण्यासाठी शक्ती आवश्यक असते आणि नंतर त्याचा प्रसार होत असताना थोडक्यात आराम मिळतो. शिखरे अशी आहेत जिथे बंधनाने प्रतिकार केला; कुंड आहेत जेथे एक विभाग जाऊ द्या.

त्यामुळेच अहवालात प्रत्येक नमुन्यासाठी कमाल, किमान आणि सरासरी नोंदवली जाते. कमाल तुम्हाला बाँडची सर्वोत्तम केस सांगते. सरासरी संपूर्ण सालावरील त्याचे वैशिष्ट्यपूर्ण वर्तन सांगते. आणि किमान — टीप नमुना 2, जेथे बल 0.91 kgf पर्यंत घसरले आहे — तुम्हाला त्या नमुन्यातील सर्वात वाईट स्थान सांगते, ज्याची निराशावादी व्यक्तीने सर्वात जास्त काळजी घेतली पाहिजे, कारण बाँड जिथे सर्वात कमकुवत आहे तिथे अपयशी ठरते, जिथे ते सर्वात मजबूत आहे तिथे नाही.

तीन नमुने, त्या आकृत्यांचे तीन संच आणि त्यांची तुलना करण्यासाठी एक मानक. तो एक परिणाम आहे. एका नमुन्यातील एक संख्या हा किस्सा आहे.

अहवालाच्या शेवटी कंस

त्या अहवालात एक तपशील आहे जे बाहेर काढण्यासारखे आहे, कारण ही लॅब कशी विचार करते याबद्दल काहीतरी सांगते. पासच्या निर्णयानंतर, ऑपरेटरने कंसात नमुना तयार करणे रेकॉर्ड केले: अल्कोहोलने पुसले, दोनदा दाबले, चिकट पिळून काढले.

दुसऱ्या शब्दांत, परिणाम केवळ सामग्रीचा गुणधर्म म्हणून रेकॉर्ड केला जात नाही. याची मालमत्ता म्हणून नोंद आहेहे साहित्य, अशा प्रकारे बंधलेले. पील स्ट्रेंथ हे नेहमीच प्रक्रियेचे कार्य असते — पृष्ठभागाची स्वच्छता, दाब, राहणे, किती चिकटवता आले — आणि अशी संख्या जी कोणत्या प्रक्रियेने ती तयार केली हे सांगू शकत नाही किंवा त्यावर युक्तिवाद केला जाऊ शकत नाही. निकालाच्या पुढे तयारी लिहिणे म्हणजे मोजमाप पुराव्यात बदलते.

संख्या वैध बनविणारी अशोभनीय परिस्थिती

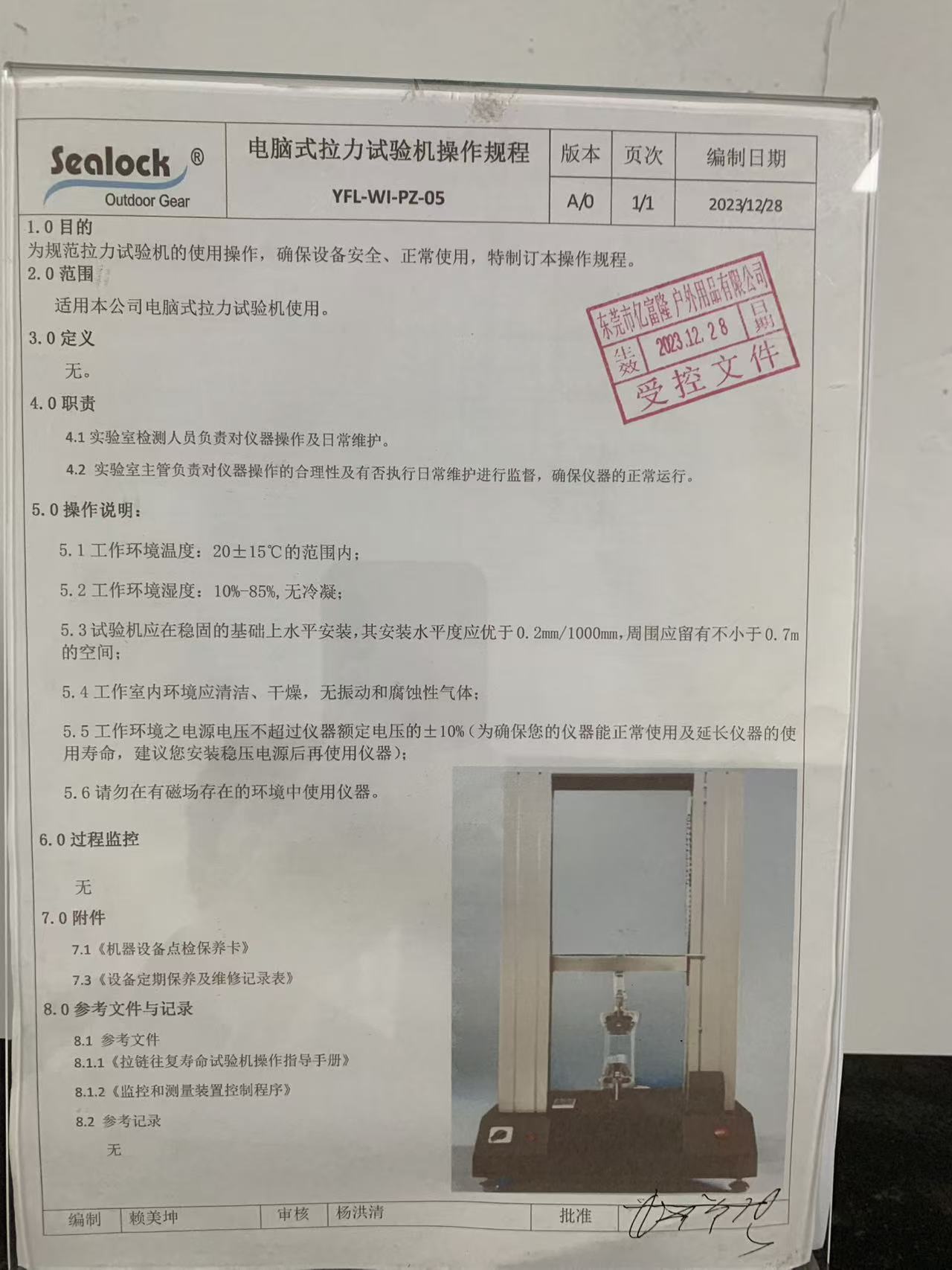

हे इन्स्ट्रुमेंट YFL-WI-PZ-05, पुनरावृत्ती A/0 नियंत्रित प्रक्रियेवर चालते आणि या मालिकेतील इतर प्रक्रियांप्रमाणे, बहुतेक बटणांबद्दल नाही. हे खोलीबद्दल आहे:

• सभोवतालचे तापमान 20 ± 15 °C, आर्द्रता 10-85 % कोणतेही संक्षेपण नाही. पॉलिमर तापमान-संवेदनशील असतात; समान वेल्ड चाचणी केलेले थंड आणि चाचणी केलेले गरम समान संख्या देणार नाहीत.
• स्थिर पायावर स्थापित केलेली पातळी, 0.2 मिमी प्रति 1,000 मिमी पेक्षा चांगली पातळी आणि मशीनभोवती किमान 0.7 मीटर क्लिअरन्ससह.
• कंपन आणि संक्षारक वायूंपासून मुक्त, स्वच्छ, कोरडी खोली.
• व्होल्टेज स्टॅबिलायझरसह, रेटिंगच्या ±10 % च्या आत व्होल्टेजचा पुरवठा करा.
• चुंबकीय क्षेत्राजवळ ऑपरेट करू नये.

यापैकी काहीही ग्लॅमरस नाही आणि हे सर्व लोड-बेअरिंग आहे. पातळी नसलेली तन्य फ्रेम ऑफ-अक्ष लोडिंगचा परिचय देते. एक लोड सेल दिले अस्थिर शक्ती drifts. कंपन दोन दशांश ठिकाणी तुम्ही वाचत असलेल्या सिग्नलमध्ये आवाज जोडते. ही कलमे एखाद्याच्या डोक्यात न ठेवता नियंत्रित दस्तऐवजात असण्याचे कारण म्हणजे ते अदृश्य आहेत: वाईट वाचनाबद्दल काहीही वाईट दिसत नाही.

नोंदणीकृत, कॅलिब्रेटेड आणि शोधण्यायोग्य

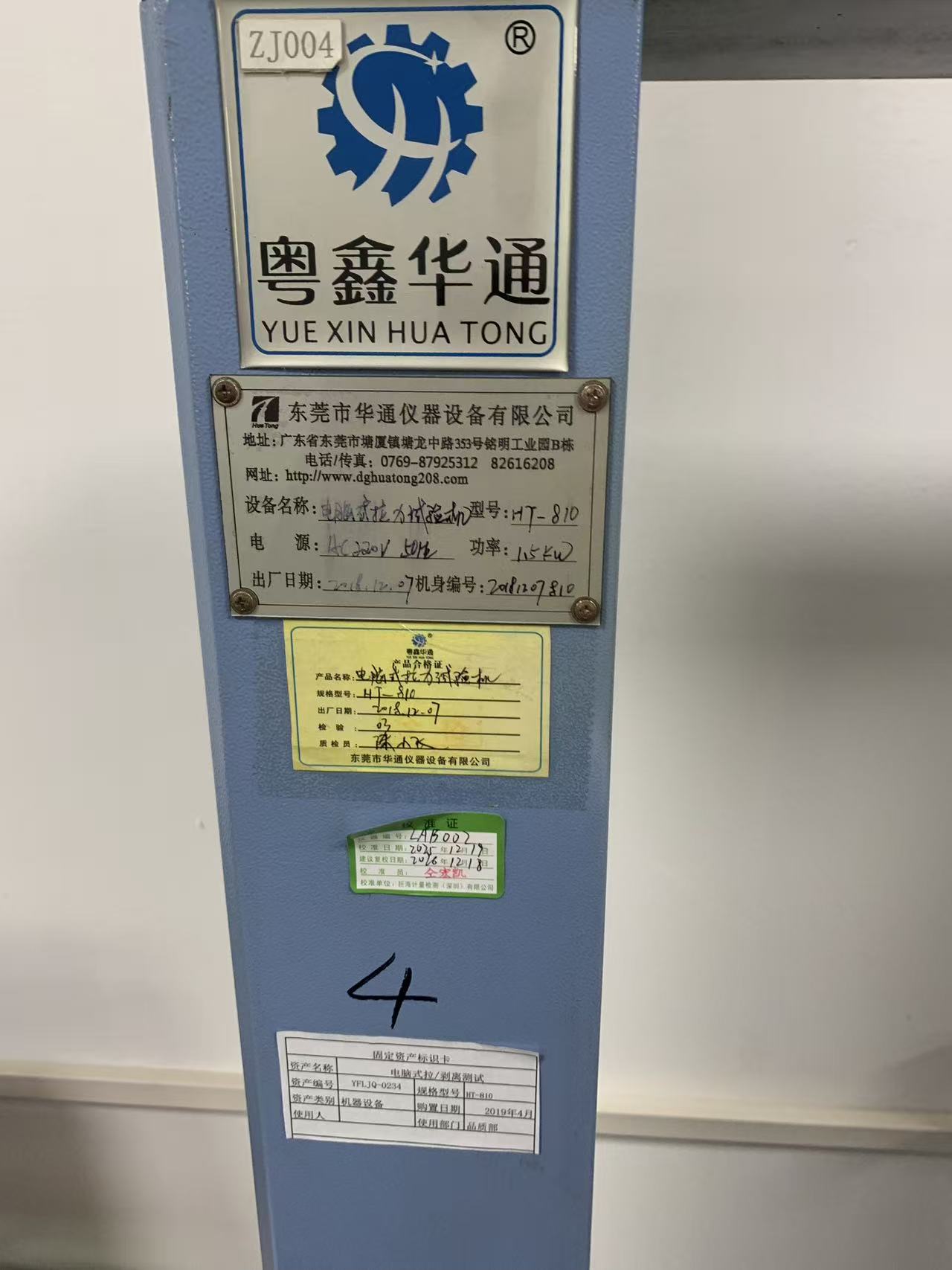

या मशीनचा स्तंभ लेबलमध्ये त्याचा संपूर्ण इतिहास ठेवतो. निर्मात्याचे नेमप्लेट: मॉडेल HT-810, AC 220 V/50 Hz, 1.5 kW, त्याच्या अनुक्रमांकासह 7 डिसेंबर 2018 रोजी तयार केले. त्याच्या बाजूला उत्पादकाचे तपासणी प्रमाणपत्र. कंपनी मालमत्ता YFLJQ-0234 म्हणून नोंदणी करणारे एक मालमत्ता कार्ड, एप्रिल 2019 मध्ये खरेदी केले आणि गुणवत्ता विभागाला नियुक्त केले. मशीन आयडी — ZJ004 — आणि लॅब इन्स्ट्रुमेंट नंबर, LAB-002. आणि कॅलिब्रेशन लेबल: 19 डिसेंबर 2025 रोजी कॅलिब्रेटेड, 18 डिसेंबर 2026 रोजी रिकॅलिब्रेशन बाकी आहे.

सोलच्या निकालासाठी हे प्रयोगशाळेतील इतर कोणत्याही चाचणीपेक्षा जास्त महत्त्वाचे आहे, कारण पीलची ताकद ही ग्राहक कृती करेल अशी संख्या आहे. हे भौतिक मंजुरीच्या निर्णयांमध्ये, पुरवठादारांच्या वाटाघाटींमध्ये, उत्पादन लॉट शिप करते की नाही यावर जाते. "14.31 kgf" चे वजन फक्त तेव्हाच असते, जेव्हा ते तयार करणाऱ्या लोड सेलची या इमारतीबाहेरील एखाद्याच्या संदर्भाविरुद्ध, वेळापत्रकानुसार, प्रमाणपत्रासह पडताळणी केली जाते. अन्यथा मशीनला तो दिवस दाखवावासा वाटला तो नंबर आहे.

आम्ही प्रत्यक्षात काय करू

दिवसेंदिवस, हे मशीन अशा प्रश्नांची उत्तरे देते जे अन्यथा युक्तिवादाने सोडवले जातील:

• साहित्य मान्यता.मिल नवीन लेपित फॅब्रिक किंवा स्वस्त समकक्ष देते. त्याचे लॅमिनेशन त्या बांधकामासाठी आमच्या मानकांना धरून आहे किंवा ते रेषेच्या खाली डीलेमिनेटेड आहे?
• प्रक्रिया प्रमाणीकरण.वेल्डिंग पॅरामीटर्स, टूलिंग किंवा बाँडिंग पद्धतीमध्ये बदल केल्यानंतर, सांधे अजूनही स्वीकृती मूल्याच्या वर सोलतात का? अशा प्रकारे प्रक्रिया बदलाची अपेक्षा करण्याऐवजी मान्यता मिळते.
• इनकमिंग लॉट चेक.परिचित साहित्याची शिपमेंट येते. ते मंजूर मानकांशी जुळते किंवा काहीतरी शांतपणे अपस्ट्रीम बदलले आहे?
• ग्राहक तपशील.जेव्हा एखादा ब्रँड स्वतःच्या सालीची आवश्यकता आणतो, तेव्हा आम्ही त्यांच्या क्रमांकाची चाचणी करतो आणि त्याविरुद्ध अहवाल देतो.
• अयशस्वी तपास.जेव्हा काहीतरी चूक होते, तेव्हा तुम्हाला हे कळते की बाँड कमकुवत आहे की डिझाइनने ते जास्त विचारले आहे.

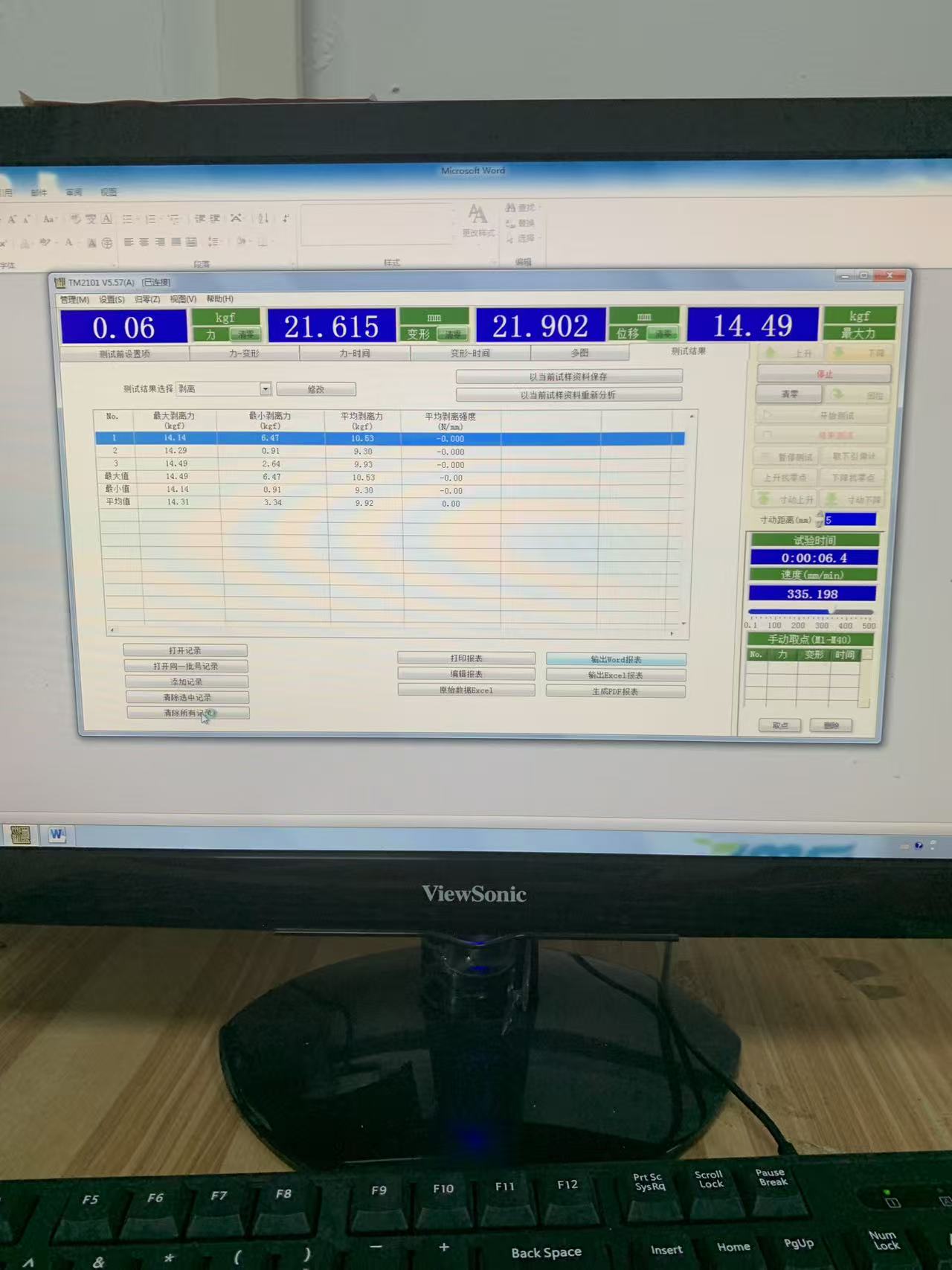

अहवाल थेट सॉफ्टवेअरमधून वर्ड, एक्सेल किंवा पीडीएफमध्ये एक्सपोर्ट केले जातात — म्हणजे जेव्हा एखादा ग्राहक दाव्यामागील डेटा विचारतो तेव्हा त्याचे उत्तर फाइल असते, आश्वासन नाही.

या मालिकेतील पुढे: मानक प्रकाश स्रोत रंग जुळणारा बॉक्स, आणि दोन गोष्टी समान रंग आहेत की नाही हे आश्चर्यकारकपणे कठीण प्रश्न.
